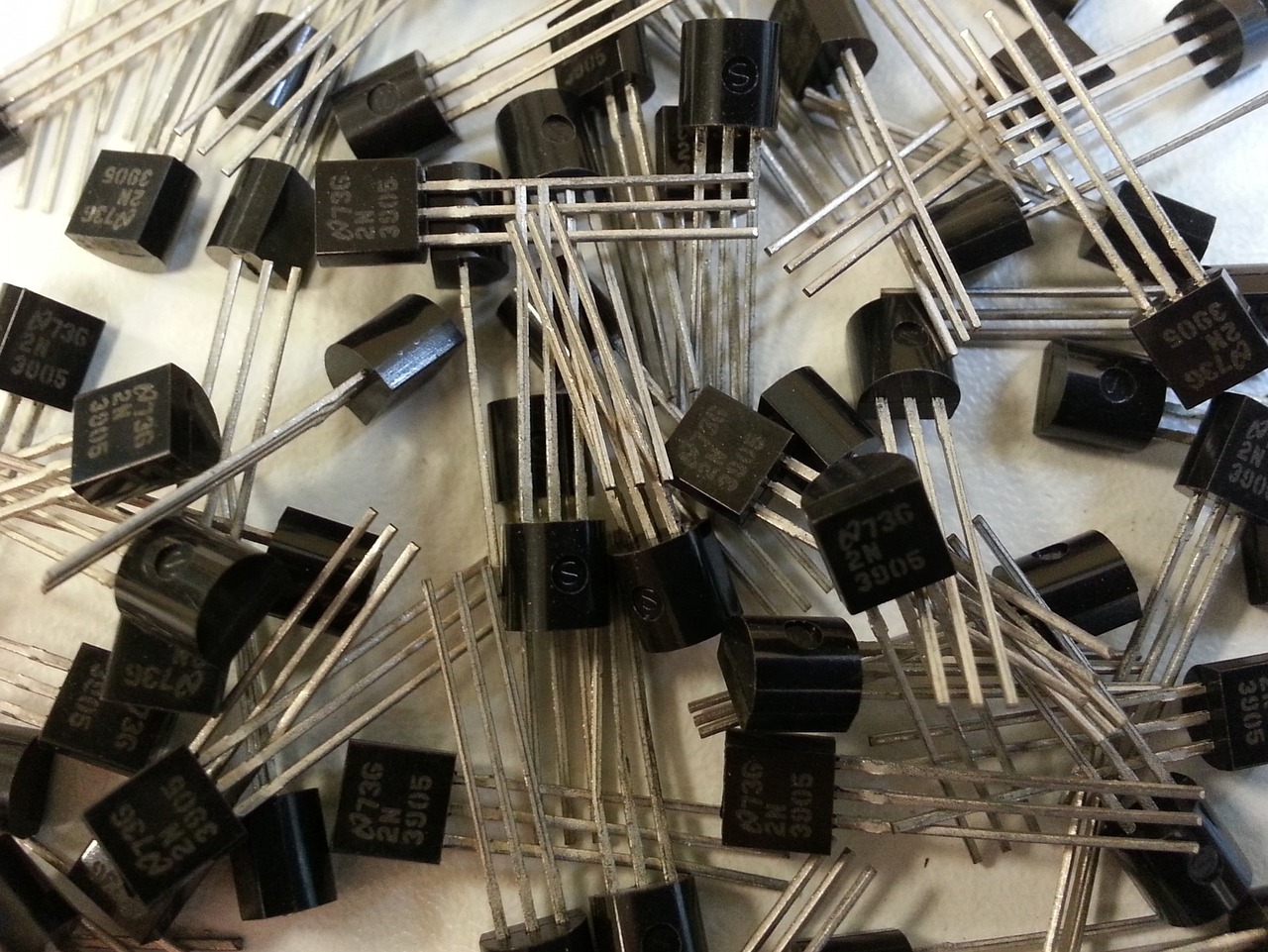

Transistores

Los transistores son dispositivos semiconductores que desempeñan un papel fundamental en la electrónica moderna. Su invención revolucionó la industria electrónica y su aplicación sigue siendo crucial en una amplia gama de dispositivos.

Estructura básica de un transistor:

Hay varios tipos de transistores, pero los más comunes son los bipolares (BJT) y los de efecto de campo (FET).

Transistor Bipolar (BJT):

Los transistores Bipolares de Unión (BJT) son dispositivos semiconductor de tres capas que consisten en una región de emisor, una base y un colector. Su funcionamiento se basa en la corriente de portadores minoritarios que se controla mediante la corriente de portadores mayoritarios.

Estructura y funcionamiento de un BJT:

NPN y PNP:

• Los BJT vienen en dos polaridades: NPN y PNP, según la orientación de los materiales semiconductores.
• En un transistor NPN, el emisor está dopado con portadores de carga negativa (electrones), la base es delgada y la carga positiva se encuentra en el colector.
• En un transistor PNP, el emisor está dopado con portadores de carga positiva (huecos), la base es delgada y la carga negativa se encuentra en el colector.

Modos de operación:

• Corte: Cuando no se aplica voltaje entre la base y el emisor, el BJT está en modo de corte, y no fluye corriente del colector al emisor.
• Saturación: Cuando se aplica un voltaje adecuado entre la base y el emisor, el BJT entra en modo de saturación y permite un flujo máximo de corriente del colector al emisor.
• Activo: Cuando hay un voltaje aplicado entre la base y el emisor, el BJT está en modo activo y amplifica la corriente que fluye del colector al emisor proporcionalmente al voltaje aplicado en la base.

Características clave:

1. Amplificación de corriente: Un pequeño cambio en la corriente de base puede causar un cambio significativo en la corriente del colector, lo que lo hace útil para amplificar señales.
2. Relación corriente-voltaje: La relación entre la corriente del colector y el voltaje de la base-emisor está controlada por el factor de amplificación β (beta) en un BJT.
3. Velocidad de conmutación: Los BJT tienen tiempos de conmutación más largos en comparación con los transistores de efecto de campo (FET), lo que los hace menos adecuados para aplicaciones de alta frecuencia.

Aplicaciones comunes:

• Amplificación de señales: Se usan en amplificadores de audio, etapas de amplificación en circuitos de radio y TV, entre otros.
• Interruptores: Los BJT se emplean como interruptores para encender y apagar circuitos en sistemas de control y electrónica de potencia.

Los transistores BJT siguen siendo fundamentales en muchas aplicaciones electrónicas debido a su capacidad para amplificar señales y su facilidad de uso en circuitos de conmutación y amplificación. A pesar de que los transistores de efecto de campo (FET) han ganado terreno en algunas áreas, los BJT continúan siendo esenciales en numerosas aplicaciones.

Transistor de Efecto de Campo (FET):

Los Transistores de Efecto de Campo (FET, por sus siglas en inglés) son dispositivos semiconductor esenciales en electrónica. Funcionan sobre la base del control de la corriente a través de un campo eléctrico en lugar de controlar la corriente a través de corriente, como lo hacen los BJT (transistores bipolares).

Estructura y funcionamiento de un FET:

Tipos de FET:

JFET (Transistor de Efecto de Campo de Unión): Tiene una región de canal entre el drenador y la fuente. La corriente fluye a través de este canal controlada por la tensión aplicada a la compuerta.

MOSFET (Transistor de Óxido Metálico de Efecto de Campo): Está compuesto por una compuerta aislada del canal por un óxido dieléctrico. Son comunes en aplicaciones digitales y analógicas.

Modos de operación:

Corte: Cuando no hay voltaje aplicado entre la compuerta y el canal, el FET está en modo de corte y no hay flujo de corriente entre el drenador y la fuente.

Saturación: Cuando se aplica un voltaje adecuado entre la compuerta y el canal, el FET entra en modo de saturación, permitiendo un flujo máximo de corriente entre el drenador y la fuente.

Características clave:

Alta impedancia de entrada: Los FET tienen una alta impedancia de entrada, lo que significa que tienen una sensibilidad extremadamente alta a las señales de entrada y requieren muy poca corriente para controlar la corriente a través del canal.

Velocidad de conmutación: Los FET tienen tiempos de conmutación más rápidos que los BJT, lo que los hace ideales para aplicaciones de alta frecuencia como circuitos de conmutación.

Modos de operación controlados por voltaje: Los FET operan con tensiones, lo que permite un control más preciso y una mayor eficiencia en aplicaciones donde se requiere un bajo consumo de energía.

Aplicaciones comunes:

Circuitos digitales: Los MOSFET se utilizan ampliamente en la construcción de circuitos integrados, microprocesadores y memorias RAM debido a su capacidad para actuar como interruptores controlados por voltaje.

Amplificación de señales: Los FET se emplean en aplicaciones de baja frecuencia como amplificadores de radiofrecuencia, amplificadores de audio de alta calidad y en instrumentación de precisión.

Los FET son componentes esenciales en la electrónica moderna debido a su alta eficiencia, baja corriente de control y capacidad para operar a alta velocidad. Su diseño versátil y su amplia gama de aplicaciones los hacen fundamentales en numerosos dispositivos electrónicos.

Aplicaciones:

• Amplificación: Los transistores amplifican señales débiles para hacerlas más grandes y útiles en aplicaciones como radios, amplificadores de audio, entre otros.
• Conmutación: Son fundamentales para encender y apagar circuitos, lo que los hace esenciales en la lógica digital y en el funcionamiento de computadoras.
• Circuitos integrados: Los transistores forman parte de los circuitos integrados, donde se combinan miles o millones de ellos en un solo chip, utilizados en microprocesadores, memoria RAM, entre otros.

Avances recientes:

• Transistores nanométricos: Se han desarrollado transistores a escala nanométrica (transistores de un solo electrón) para mejorar la eficiencia y velocidad de los dispositivos electrónicos.
• Transistores de canal múltiple: Diseñados para mejorar el rendimiento de los procesadores y reducir la pérdida de energía.

En resumen, los transistores son componentes esenciales en la electrónica moderna, permitiendo la amplificación de señales, la conmutación de corriente y la creación de circuitos más complejos. Su evolución continúa impulsando avances en la tecnología y la miniaturización de dispositivos electrónicos.
